低頻T5557卡讀寫模塊IVY125SUT
  • 產品說明
  • 主要特征
  • 技術指標
  •  1. 簡介

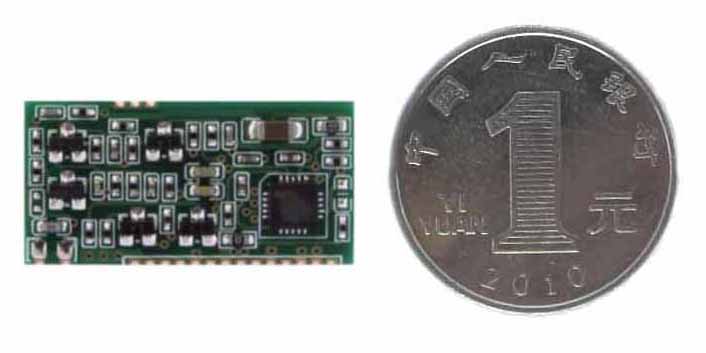

    IVY125SUT是廣州艾韋迅信息科技有限公司開發的低頻T5557卡讀寫模塊。產品支持對T5557 IC卡的讀寫操作。IVY125SUT通過UART進行通信,用戶只需通過UART發送簡單的命令便可完成復雜的T5557卡的讀寫操作,而無需理解復雜的射頻通信協議。小巧的體積、簡單的操作方式和超低的功耗使IVY125SUT非常適合嵌入到IC卡門鎖和PDA等手持設備中。



    低頻T5557卡讀寫模塊

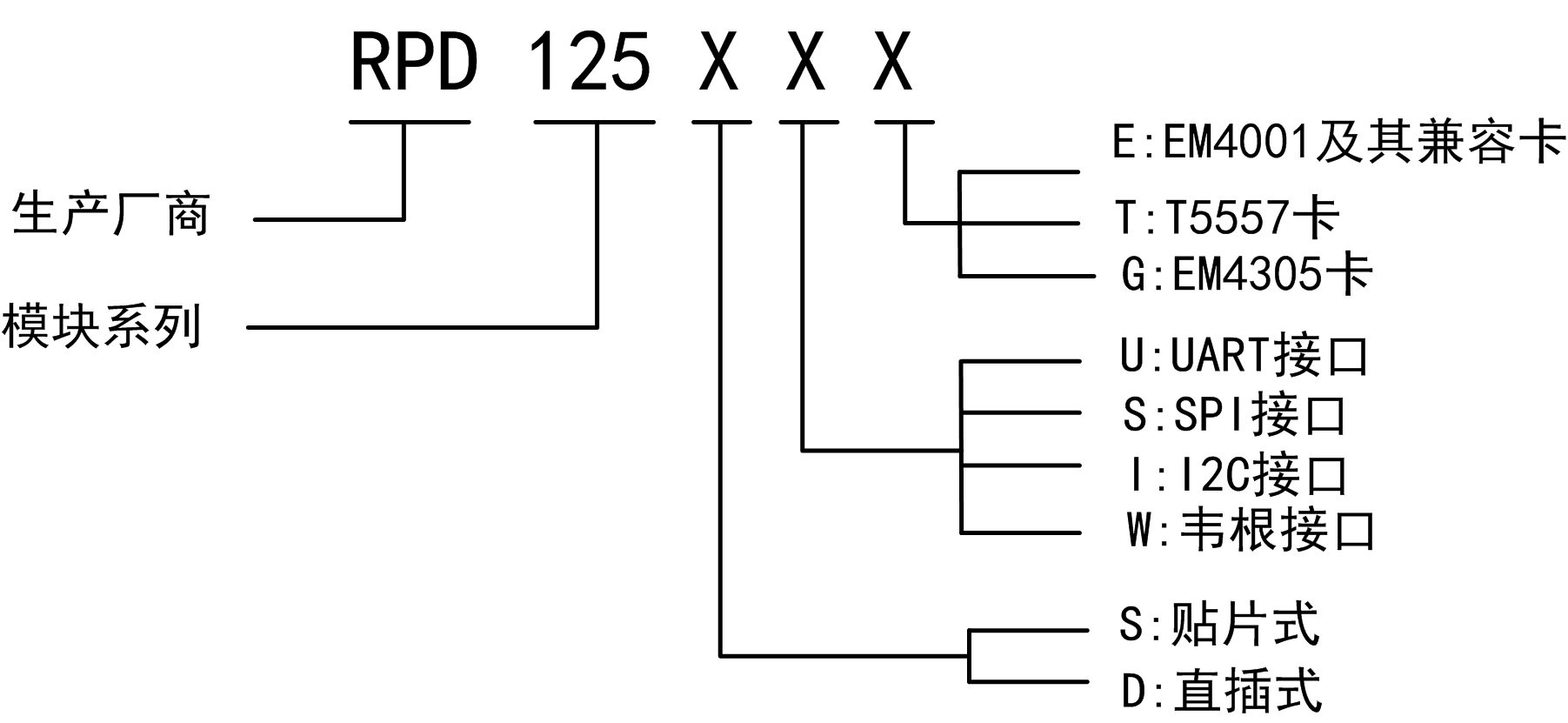

    2.1IVY125S系列模塊命名規則

     模塊

    2.2選型表

     小體積系列模塊選型表

    型號   貼片式UART SPII 2C   W26支持芯片/標準

    IVY125SUE√√——————EM4001/TK4100

    IVY125SUT√√——————T5557/T5577

    IVY125SUG√√——————EM4305

    IVY134SUA√√——————EM4305/ISO11784/85

    IVY522SU√√——————M1/ISO14443A

    IVY220SU√√——————ICODE2/ISO15693

    IVY300SU√√——————ISO14443A/B/ ISO15693


    4. 硬件描述

    4.1管腳說明

    IVY125SUT模塊采用郵票孔連接方式,可像貼片器件一樣直接焊接到PCB板上。

    管腳

    器件管腳說明列表

    管腳符號功能

    A1       ANT1天線引腳1

    A2       ANT2天線引腳2

    1        GND電源地

    2~9    NC       保留(懸空)

    10       TX      UART數據發送管腳

    11      NC    保留(懸空)

    12        RX    UART數據接收管腳

    13        VCC器件電源輸入管腳

    14、16NC         保留(懸空)

    15、17GND電源地

    注:UART的波特率默認為19200bit/s,有特殊要求的用戶請事先向銷售工程師說明。


    4.2接口方式和典型應用

    4.3接口方式

    IVY125SUT通過UART進行通信,用戶只需通過UART發送簡單的命令便可完成對ID卡的讀、寫操作。典型應用電路圖如圖 所示。

     電路

    IVY125SUT典型應用電路圖

    4.4UART通信協議

    IVY125SUT通信協議詳見《IVY125SUT_T5557讀寫模塊開發文檔》。


    5. 機械尺寸

    IVY125SUT機械尺寸如圖所示。

     尺寸


    6. 免責聲明

    ●開發預備知識

    IVY125S系列模塊將盡可能提供全面的開發模板、驅動程序和應用說明文檔以方便用戶使用,但也需要用戶熟悉自己設計產品所采用的硬件平臺及C語言相關知識。

    ●EMI與EMC

    IVY125S系列模塊機械結構決定了其EMI性能必然與一體化電路設計有所差異。系列模塊的EMI性能滿足絕大部分應用場合,用戶如有特殊要求,必然事先與我們聯系。

    IVY125S系列模塊的EMC性能與用戶地板的設計密切相關,尤其是電源電路、I/O隔離、復位電路,用戶在設計底板時必須充分考慮以上因素。我們將努力完善模塊的電磁兼容性,但不對用戶最終應用產品的EMC性能提供任何保證。

    ●修改文檔的權利

    廣州艾韋迅信息科技有限公司保留任何時候在沒有事先聲明的情況下對IVY125S系列模塊相關文檔修改的權利。

    ●ESD靜電放電保護

    IVY125S系列模塊部分元件內置ESD保護電路,但當模塊的惡劣的環境中使用時,依然建議用戶在設計底板時提供ESD保護措施。安裝IVY125S系列模塊時,為確保安全請先將積累在身體上的靜電釋放,如佩戴可靠接地的靜電環等;焊接過程中也應該注意釋放靜電,如確保焊接設備接地良好等。

    低頻T5557卡讀寫模塊IVY125SUT具有以下特點:

    ◆支持T5557 /T5577 IC卡的讀寫操作;

    ◆UART通信接口,操作簡單;

    ◆讀卡距離遠5~10厘米;

    ◆低功耗,可通過發送命令使模塊進入低功耗模式;

    ◆體積小巧,貼片式安裝,易于集成到設備中和進行大批量生產;

    ◆與134.2K低頻模塊IVY134S、高頻ISO14443A讀卡模塊IVY522S、高頻ISO15693讀卡模塊IVY220S、高頻多協議讀卡模塊IVY300S等多個模塊管腳PIN對PIN兼容,設備升級時只需要更換模塊而無需重新設計PCB。


    低頻T5557卡讀寫模塊IVY125SUT電氣參數

    3.1極限參數

    工作溫度…………………………………………………………………………-20℃~+85℃

    貯存溫度……………………………………………………………………… -40℃~+125℃

    供電電壓(vcc to vss)……………………………………………………………-0.3V~+4.2V

    管腳對地電壓……………………………………………………………………-0.3V~+5.8V

    每個管腳最大IOL…………………………………………………………………    ±2mA

    相對濕度 …………………………………………………………………………  5%~95%

    注:超出“絕對最大額定值”條件下工作會造成器件的永久損壞。以上未涉及器件在這些條件或超出這些條件下的功能操作。器件不能長時間在絕對最大額定值條件下工作,否則會影響其可靠性。

    3.2直流特性

    測試條件Temperature=+25℃。

    器件直流特性表

    符號參數    測試條件最小值典型值最大值單位

    VCC工作電壓           2.7   3.3 3.6          V

    IDC1電流消耗正常模式    20    25  30          mA

    IDC2電流消耗待機模式    5.5     5         180          μA

    VIL      輸入低電平           VSS          VSS+0.6   V

    VIH    輸入高電平        0.8VCC           VCC      V

    VOL輸出低電平  I(OLMAX)=-6mA VSS            VSS+0.6   V

    VOH輸出高電平  I(OHMAX)=6mA VCC-0.6     VCC       V
